产品特性

-------------------- PRODUCT DESCRIPTION --------------------

深工SGP-2U8K是瑞众科技精心打造的一款集 8K 图像处理、拼接、无缝切换、音频、多画面显示等众多功能于一体的视频拼接处理器，高度继承了专业 8K 及 4K 数字图像接口，支持单口 8K 输入及 4K 输入，凭借高性能专业图像吹芯片以及更便捷的操作方式，广泛用于展览展示、舞台演出、演播室等各种场合。

深工SGP-2U8K处理器带有四路 HDMI2.0 输出，带载能力可高达 4000 万像素点，单机最宽支持 16384点，极大的方便了超大显示屏的安装调试工作，并且支持音视频一键跟随切换，输入信号 EDID 自定义分辨率，自定义输出分辨率，可根据显示屏的分辨率进行点对点显示。

设备输入口包括 2 路 DP1.4，4 路 HDMI 2.0，输出接口包括 4 路 HDMI 2.0（另外有四路 HDMI 2.0 复制信号输出），一路音频、一路 HDMI 2.0 环出。支持 RS2.2 串口及网络控制。

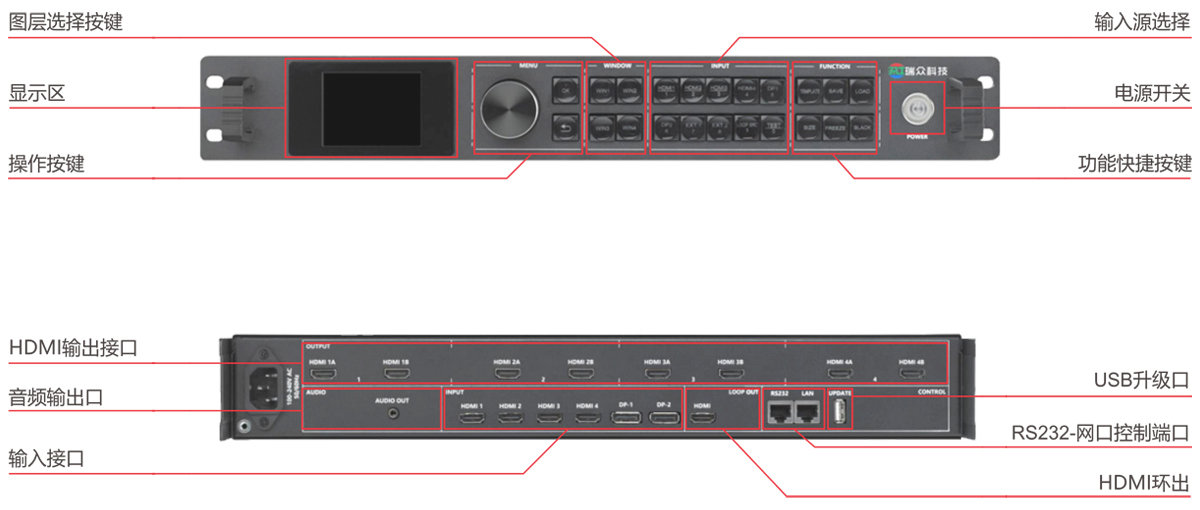

前后面板示意图

功能特性介绍

★单机带载 4000 万点
★支持多级帧同步拼接
★USB 升级
★输出分辨率自定义
★一键黑屏
★HDMI 输出音频
★EDID 管理
★图像冻结

★时间任务表
★多路8K及4K画面同时显示
★内置测试图卡
★色温、亮度、伽马调整
★音视频随动切换/音量大小调节
★画面旋转输出
★10BIT 处理
★可输出两组不同分辨率

★图像截取
★输入端口:DP1.4*2, HDMI2.0*4
★多画面无缝切换，单图层无缝切换
★上位机控制
★输出端口：HDMI2.0*4
★模板保存及加载
★建议设置向导
★按键锁

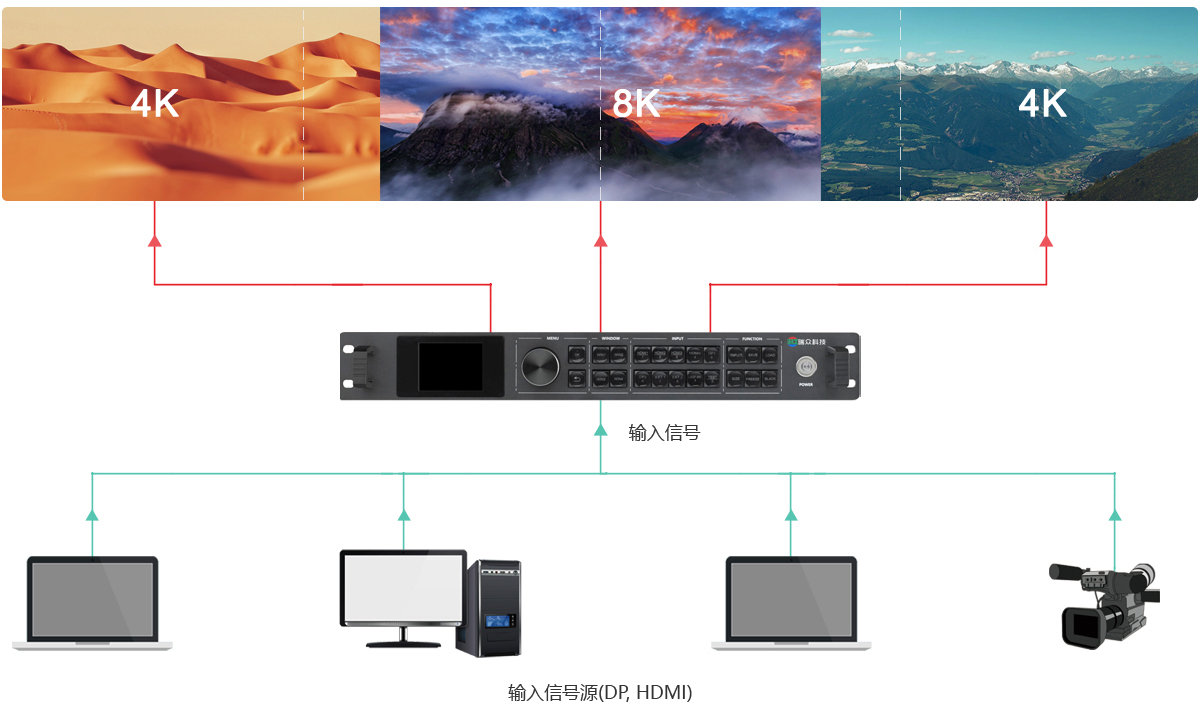

四拼接多画面显示

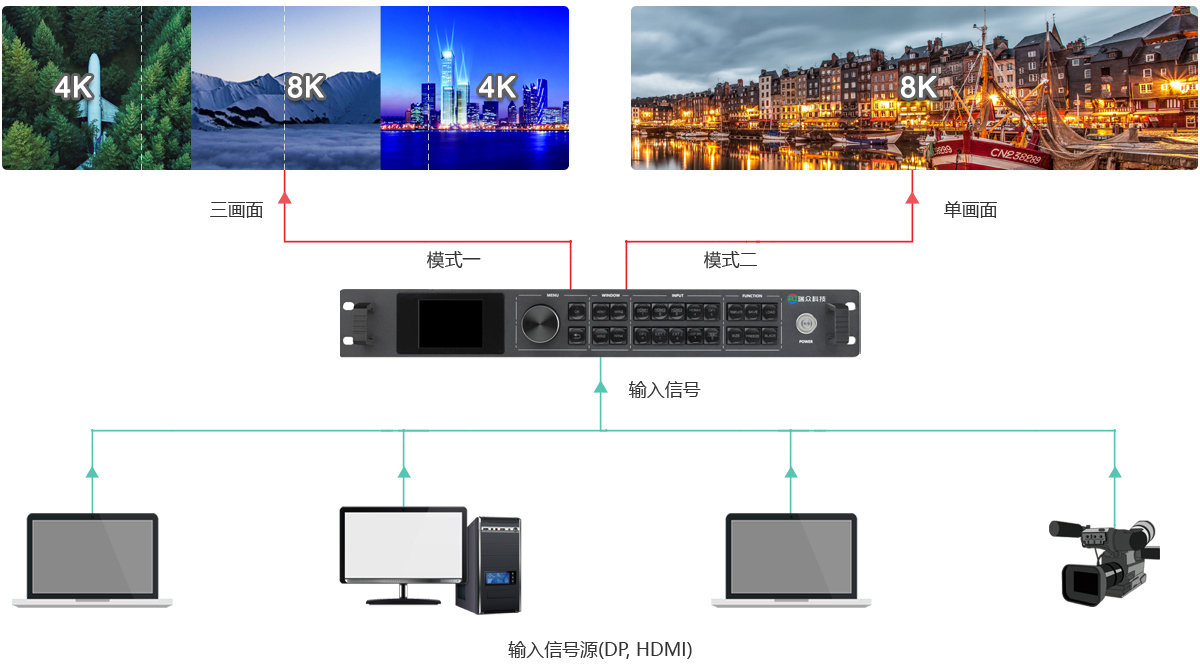

两组不同分辨率输出（HDMI1/HDMI2为一组输出），HDMI3/HDMI4 为一组输出

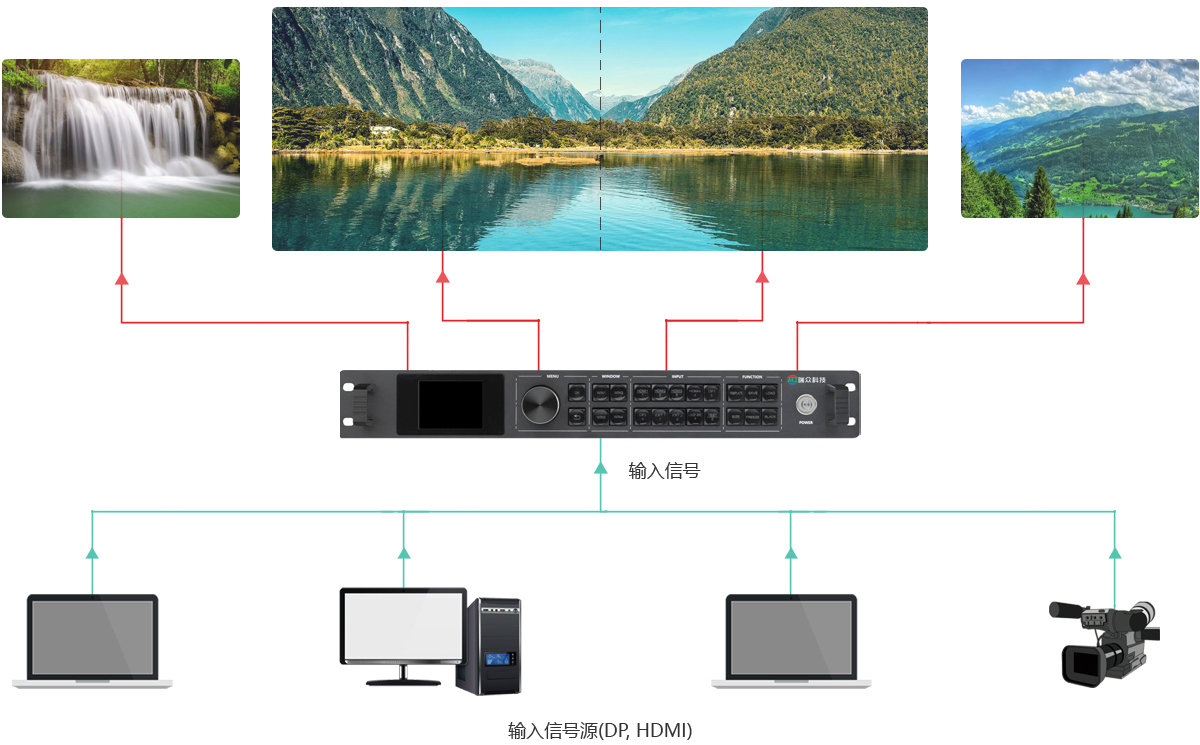

四拼接多画面切换（无缝切换）

更多产品特点

规格参数

-------------------- SPECIFICATIONS --------------------

输入规格参数

DP1.4：		数量：2, 分辩率规格：7680*4320@60
HDMI2.0：		数量：4, 分辩率规格：3840*2160@60

输出规格参数

HDMI2.0：		数量：42 分辩率规格（单口输出）：40962160@60Hz，以及EDID管理，最宽支持4096或最高4096
HDMI2.0(环出)：		数量：1 分辩率规格（单口输出）：输入接口 HDMI1 的环出

系统规格参数

输入电源：		100-240V AC 50/60Hz
整机功耗：		50W
工作温度：		0℃～+40℃
外形尺寸：		482.6(L)401(w)66(H)mm
净重：		6Kg

产品相册

-------------------- PRODUCT IMAGE --------------------

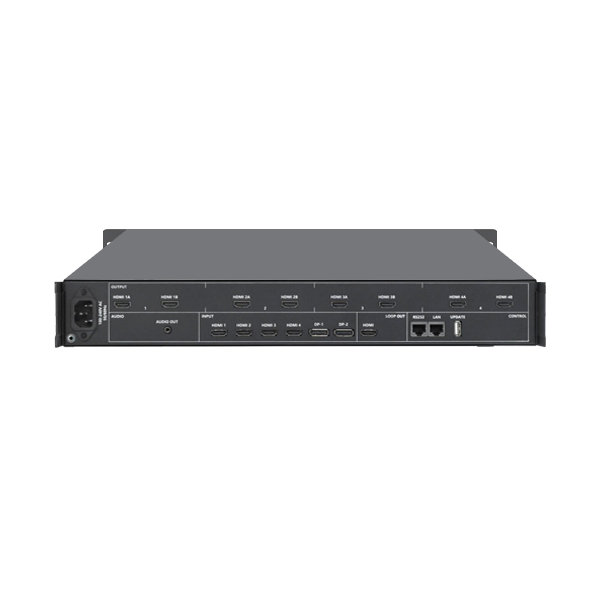

深工SGP-2U8K视频拼接处理器
