产品特性

--------------------   PRODUCT DESCRIPTION   --------------------

★模块化设计，插拔式结构；采用 FPGA 架构，无内嵌操作系统，内部自建核心运算机 制，图像处理性能优异；
★支持任意分辨率输出，最高支持输出分辨率1920x1200@60Hz；
★支持 LCD、LED大屏拼接显示，输出画面可实现任意拼接显示；
★控制方式：RS232串口和LAN网口；
★通过客户端软件可实现信号切换、信号预览、拼接设置、场景调用、场景保存、场景预览、分辨率设置、恢复出厂设置等；
★支持高清底图显示，动态字幕功能设置（高级控制卡）；
★支持输入源信号预览、大屏画面回显功能（高级控制卡）；
★支持输入信号源OSD自定义字符显示功能，可以设置字符字体、大小、颜色、透明 度、位置等；
★支持画面任意开窗、叠加、漫游、缩放、拉伸等操作；
★内置WEB人机交互界面控制，人性化设计，支持电脑、手机、平板等多种系统控制设备，且兼容多款浏览器，操作更便捷（高级控制卡）；
★通过WEB用户操作界面可实现信号板卡连接检测、信号切换、信号预览、场景调用、场景保存、场景轮询、在线升级管理、恢复出厂设置等（高级控制卡）；
★单个输出显示屏最多支持4窗口显示；
★单个输入源支持任意开窗；
★通过客户端最多设置4组独立显示输出屏，可自定义每组输出屏的分辨率；
★具有断电记忆功能；
★输入输出板卡支持热插拔；
★支持128个场景保存和调用；
★支持快速更换定制前面板；

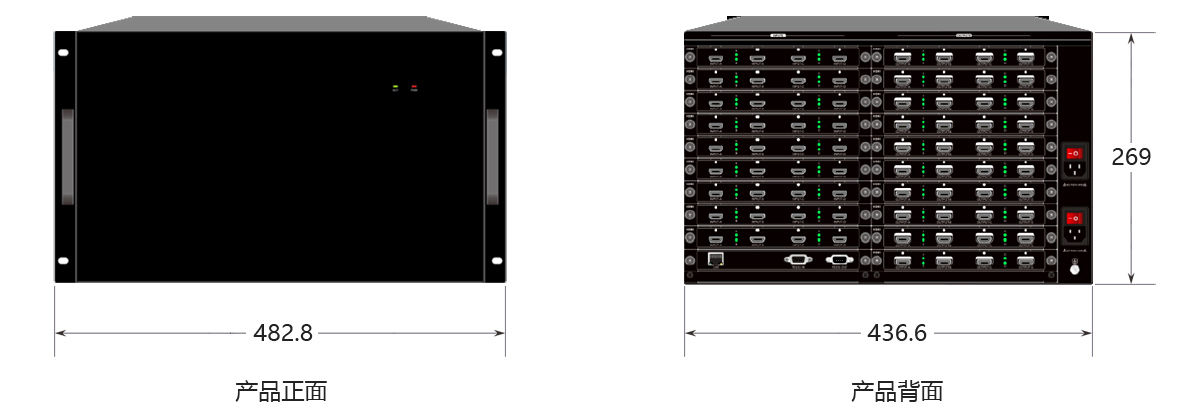

产品外观尺寸

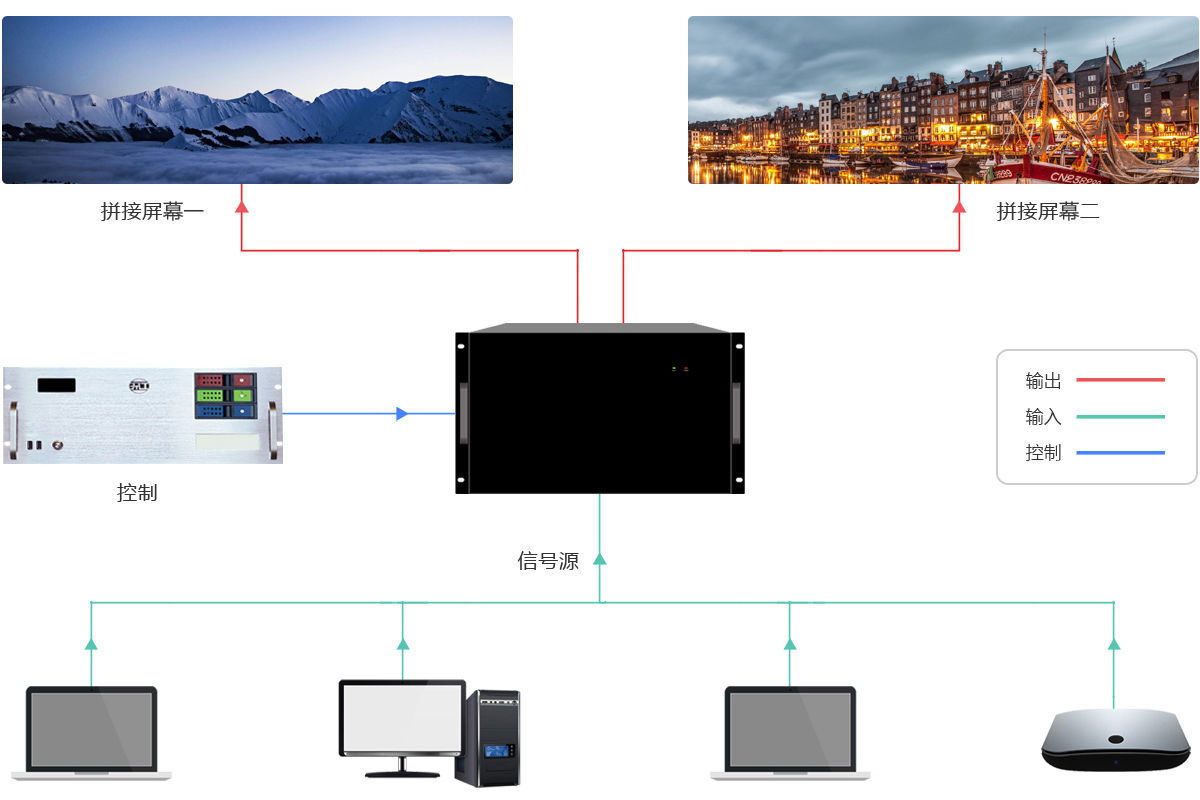

设备连接示意图
