产品详情

-------------------- PRODUCT DESCRIPTION --------------------

DP1.4单芯光纤传输器，型号：SG-LDP14, 采用CWDM（粗波分复用）光纤技术，把6个不通波长的激光光信号复用在一根光纤上传输，实现在一根光纤上传输一路非压缩的视频DP1.4信号。

光传输器采用四路CWDM波长激光传输4路TMDS信号，每路光信号带宽为8.1Gb/s。四路激光波长分别为1270/1290/1310/1330nm。光传输器还采用了1490/1550nm两波长，带宽为1.25Gb/s,用来传输DP视频的AUX信号，双向IR以及双向RS232等信号。

SG-LDP14光传输器，是正真非压缩DP1.4视频信号光传输器。AUX采用透传方式传输，使产品具有很好的兼容性。

本传输器包含以下部分：
1 ） DP1.4光发射器，型号：LDP14-601S01-T；
2 ） DP1.4光接收器，型号：LDP14-601S01-R;
3 ）两个110~230AC输入，12V，2A输出电源适配器。

主要特点

★ 兼容DP1.4协议，支持AUX信号透明传输；
★ 最高分辨率支持8K (7680X4320@30Hz) 或 4k@ 120Hz；
★ 光信号速率32.4Gb/S；
★ 单LC光接口；
★ 支持单模光纤或者OM3多模光纤；
★ 传输距离300m；
★ 支持一路双向IR一路双向RS232；
★ 供电电压DC +12V。

产品应用

1）智能家居音视频管理系统；
2）高清公共显示视频传输；
3）点对点高清视频传输。

接口说明

发送端接口说明

1、	光纤接口:	支持单多模SFP模块（需单独订购）
2、	LAN端口:	通过网线连接到接收端或千兆网络交换机（需支持IGMP）
3、	ID拨码开关:	仅限局域网交换机。用于设置设备的IP地址，TX和RX必须设置相同的ID，设置完成需断电重启后生效。
4、	SW复位:	预留功能
5、	电源输入端口:	DC电源适配器供电
6、	IR输出端口:	输出远程红外遥控指令，外接3.5mm IR发射线
7、	LINE IN端口:	模拟音频输入，外接PC主机或其它信号源的LINE OUT
8、	LINE OUT端口:	模拟音频输出，外接音响或功放的麦克风接口
9、	USB输入端口:	通过TYPE-B USB线连接到电脑主机USB接口
10、	RS232串口:	双向RS232串行通讯端口，用于连接周边设备
11、	DP 输入端口:	音视频信号，通过DP 线连接到电脑主机或其它信号源的DP 输出源
12、	指示灯:	Power电源状态上电常亮， Link信号接入TX和RX网络正常闪烁,无接入信号时闪烁3次停顿

接收端接口说明

1、	光纤接口:	支持单多模SFP模块（需单独订购）
2、	LAN端口:	通过网线连接到接收端或千兆网络交换机（需支持IGMP）
3、	ID拨码开关:	仅限局域网交换机。用于设置设备的IP地址，TX和RX必须设置相同的ID，设置完成需断电重启后生效。
4、	SW1/SW2:	串口RS232设置，按SW1 OSD选到，出现串口速率时再按SW2，选择需要设定的速率115200 -> 57600 -> 38400 -> 19200 -> 9600 -> 4800 -> 2400 -> 1200再按SW1确认，设置成功，然后重启设备记忆RS-232速率生效。OSD选到Update EDID时，短按此键可以启动Update。
5、	USB主设备接口:	外接USB设备兼容键盘鼠标触摸存储，密钥
6、	电源输入端口:	DC电源适配器供电
7、	MIC IN端口:	麦克风输入接口，外接麦克风。
8、	LINE OUT端口:	模拟音频输出，可外接耳机或音响功放。
9、	USB主设备接口:	外接USB设备兼容键盘鼠标触摸存储，密钥
10、	RS232串口:	双向RS232串行通讯端口，用于连接周边设备
11、	DP 输出端口:	用于输出音视频信号，通过DP 线连接到显示设备的DP 输入端
12、	指示灯:	Power电源状态上电常亮， Link信号接入TX和RX网络正常闪烁,无接入信号时闪烁3次停顿

安装步骤

1、将HDMI信号源接入HDMI光端机发送端，
2、将HDMI光端机接收端连接到显示设备（如高清电视机、拼接屏等），
3、采用LC接口光纤线连接发送端与接收端SFP模块的光纤接口，
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

应用示意图

单屏点对点连接

多路点对点连接

更多产品特点

规格参数

-------------------- SPECIFICATIONS --------------------


	参数	描述
分辨率：	最高分辨率	4k*2k @120Hz 8K (7680X4320@60Hz)
光器件：	DP1.4发射器： 5波长激光器+1波长光探测器	1270/1290/1310/1330/1550nm 激光器 1490nm 光探测器
	DP1.4接收器： 1波长激光器+5波长光探测器	1490nm DFB 激光器1270/1290/1310/1330/1550nm 光探测器
	CWDM 器件	内置1270/1290/1310nm、1330/1490/1550nm
电特性：	输入输出信号	TMDS Level (兼容 DP1.4)
	带宽（TMDS每通道）	8.1Gbps
	视频信号总带宽	32.4Gb/s
光传输：	光链路功率预算	Min 8dB
结构：	结构尺寸（mm）	160WX85LX26H
连接器：	光接口	1X LC
	DP接口	DP 母座
	推荐光纤	单模光纤或OM3以上多模光纤
传输距离：		300m

产品相册

-------------------- PRODUCT IMAGE --------------------

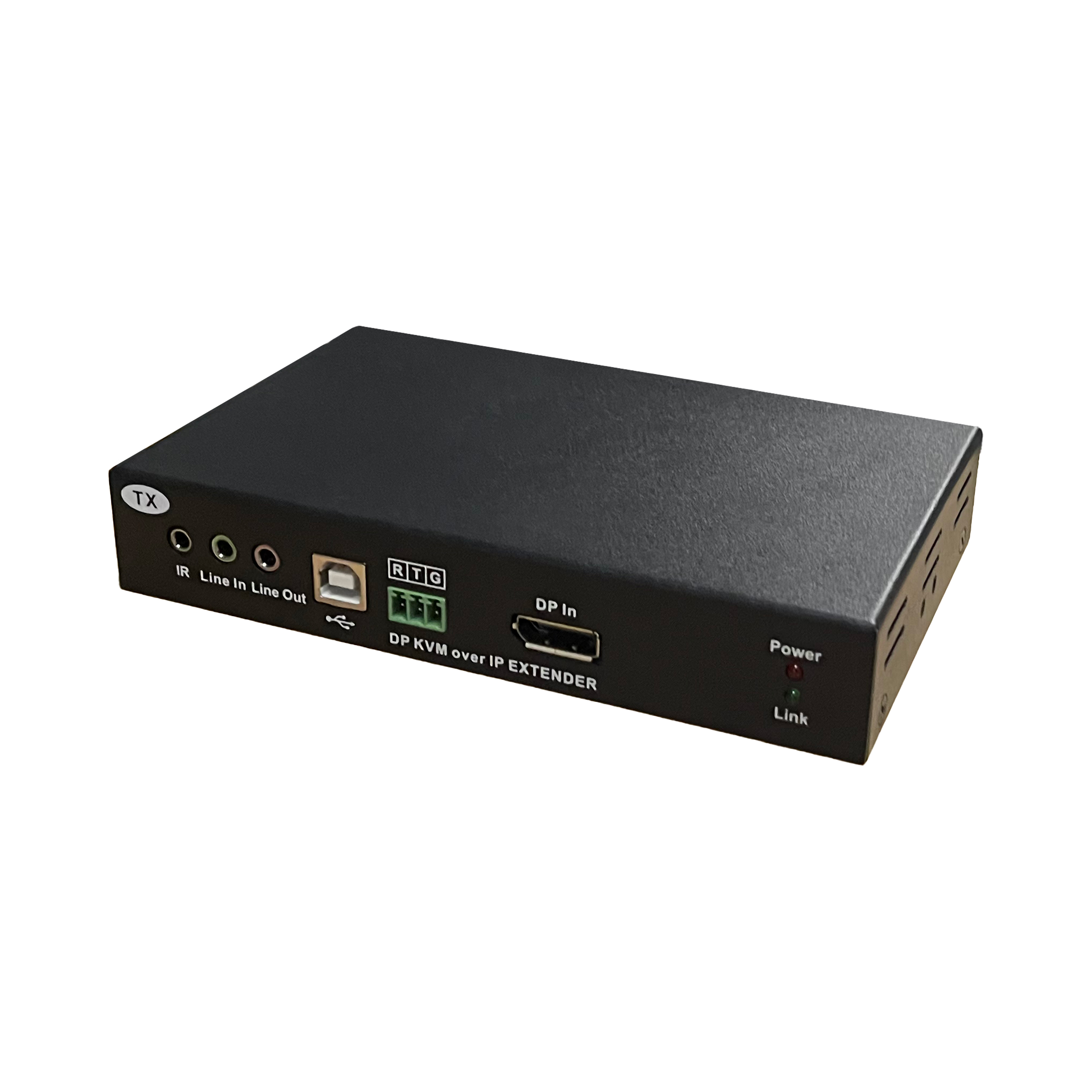

深工SG-LDP14 DP1.4 单芯光传输器发送端正面

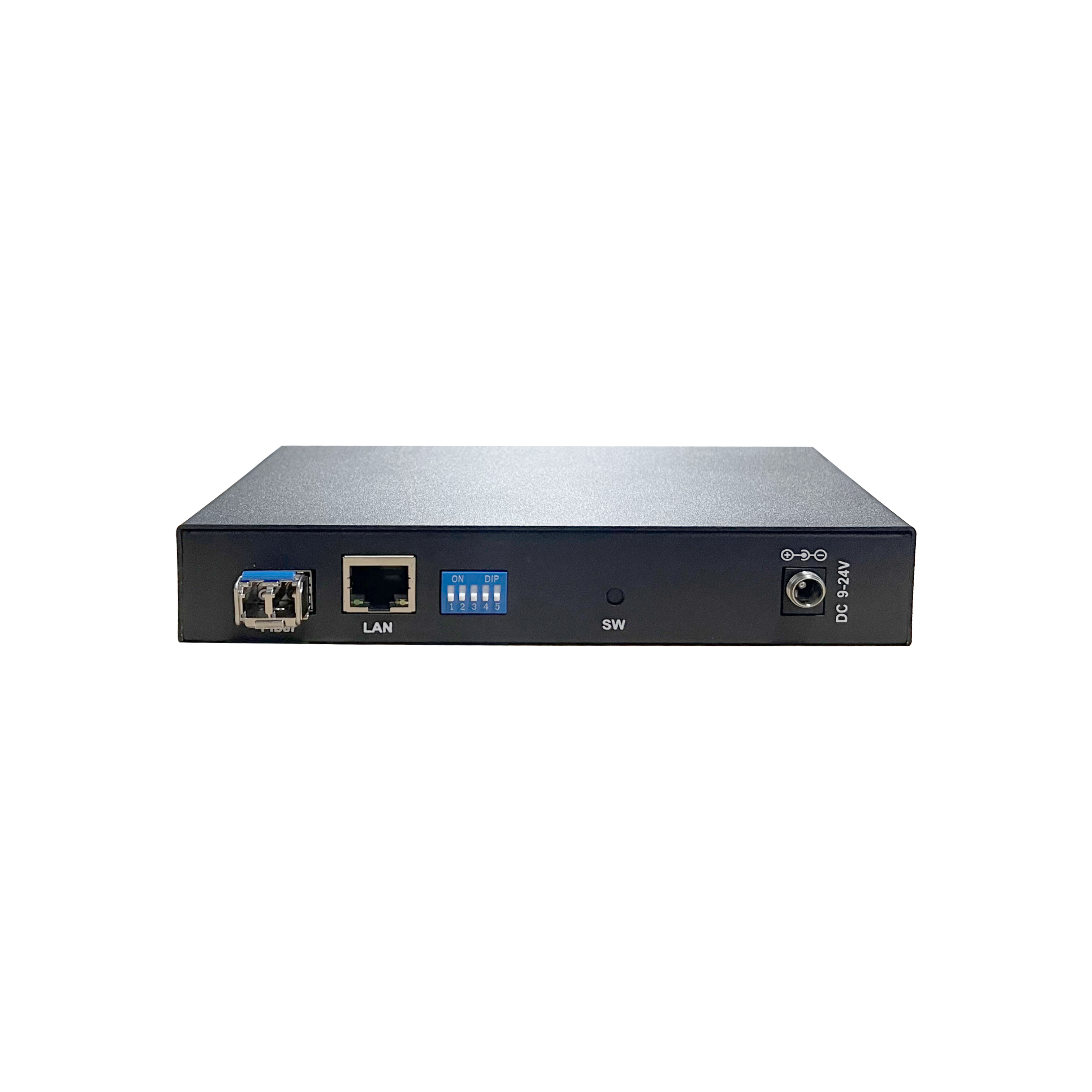

深工SG-LDP14 DP1.4 单芯光传输器发送端背面

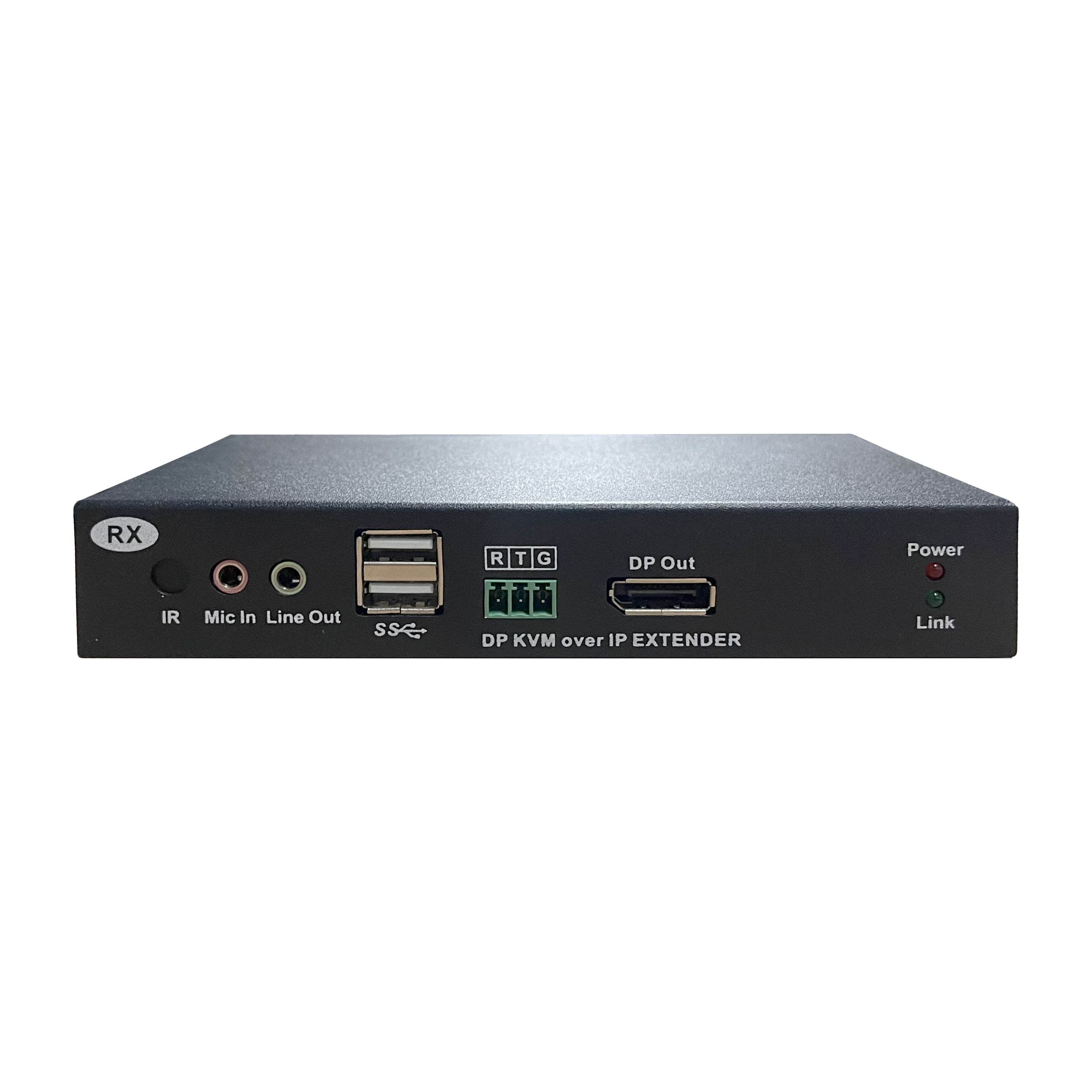

深工SG-LDP14 DP1.4 单芯光传输器接收端正面

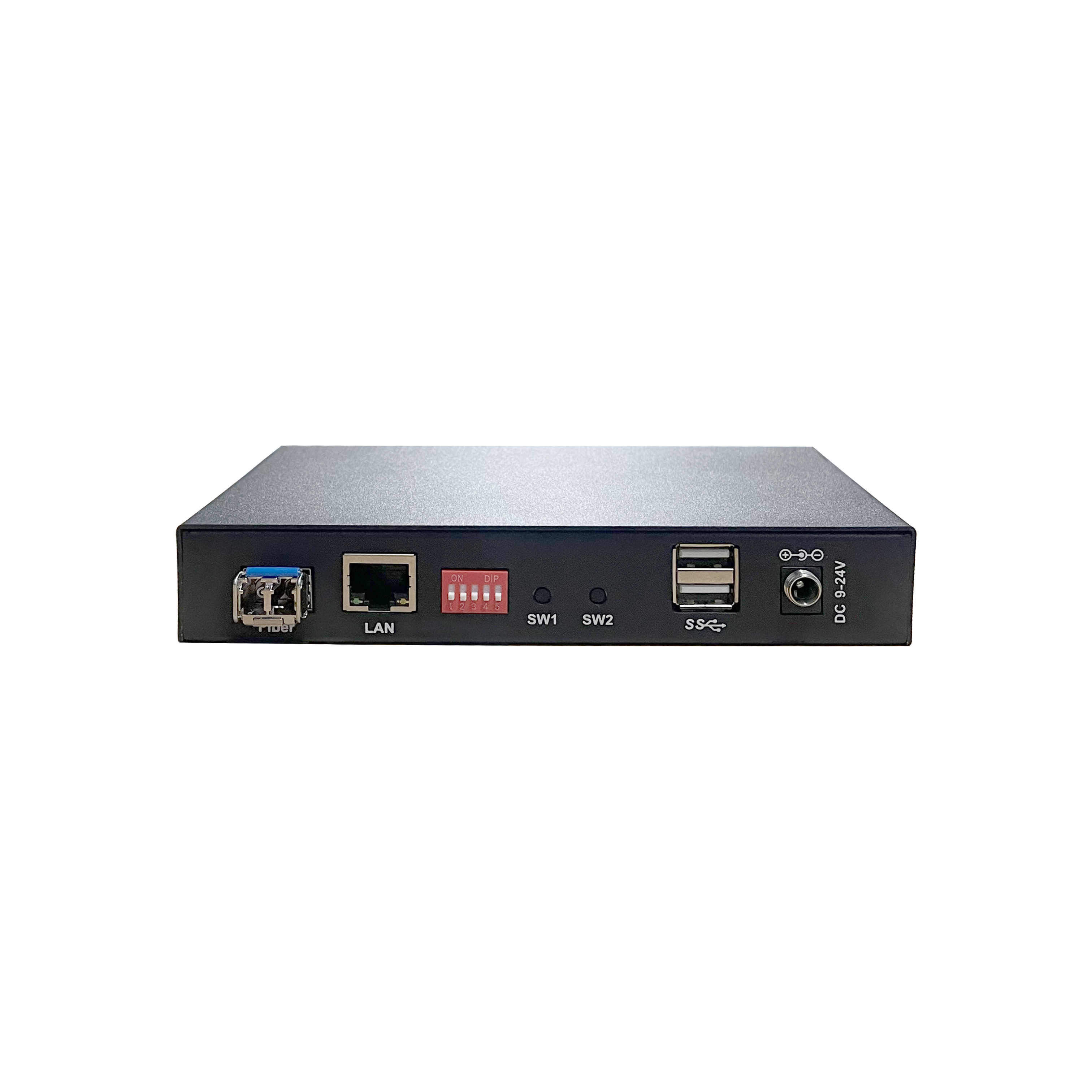

深工SG-LDP14 DP1.4 单芯光传输器接收端背面

深工SG-LDP14 DP1.4 单芯光传输器俯视
